过程控制工程——双交叉控制系统

有建模

1 问题描述

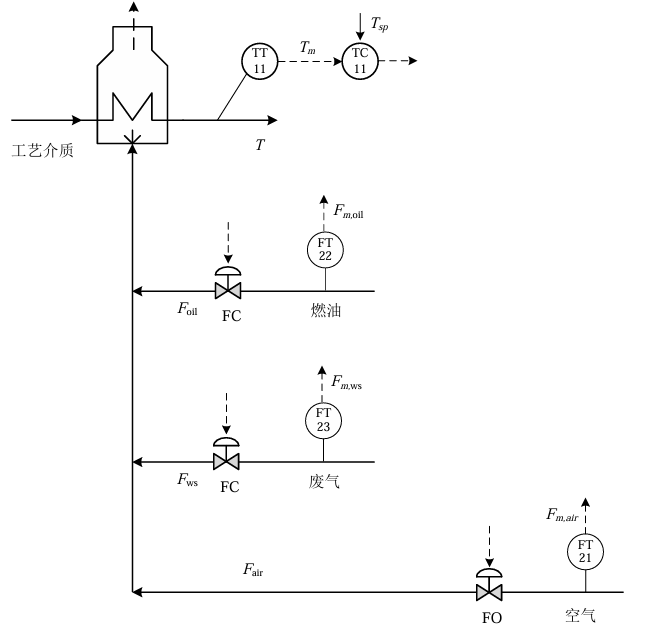

考虑如下图所示的加热炉,它使用两种不同的燃料来控制工艺介质的炉出口温度,一种燃料是废气,另外一种燃料是燃油。由于废气是免费的,所以要尽可能多地使用。然而,环境保护条例规定废气的使用量不得超过燃烧油的1/4。废气的热值为HVwg,燃油的热值为HVoil。空气/废气的比值为Rwg,空气/燃油的比值为Roil。
a) 设计一套完整的双交叉控制方案来控制工艺介质的炉出口温度。
b) 假设废气的热值随着成分的变化会发生显著的变化。在线测量废气的热值非常困难,然而,实验分析表明气体热值和密度之间存在明确的相关性。假设已安装了一台密度计可以测量密度,因此可测量热值HVwg。试完善上述控制方案以考虑热值HVwg的变化。

2 方案设计

2.1 双交叉控制方案

被控对象是炉出口温度,因为给了热值,因此从能量角度考虑,假设温度控制器TC11输出的量的物理意义是$T$到达$T_{sp}$所需要的功率$W(J/s)$,假设废气热值$HV_{wg}$单位为$J/m^3$,燃料油密度均匀,其热值$HV_{oil}$单位也可为$J/m^3$,两者流量$F$单位均为$m^3/s$

首先我们分析控制器输出$W$,已知所需的功率,要将其转化为燃油和废气的流量,同时要满足尽可能多用废气且废气用量不大于燃料油用量的1/4,即不能全用废气,可以建立以下数学模型
$$
W=HV_{wg}\times F_{ws}+HV_{oil}\times F_{oil}\
F_{ws}\leq\frac{1}{4}F_{oil}\
max\ \ F_{ws}
$$
换算后代入得到
$$
F_{ws}\leq\frac{W}{4HV_{oil}+HV_{wg}}
$$
于是得到了最优解$F_{ws}=\frac{W}{4HV_{oil}+HV_{wg}}$且应始终满足$\frac{F_{ws}}{F_{oil}}=\frac{1}{4}$,因为要使废气尽量多的用,其应尽量取$\frac{1}{4}F_{oil}$

因为是双交叉控制,$W$不仅能转化为燃料的流量的设定值,也应该能转化为空气的设定值,已知需氧量$\frac{F_{air}}{F_{ws}}=R_{wg}$,$\frac{F_{air}}{F_{oil}}=R_{oil}$,那么总的需氧量
$$
F_{air}=R_{wg}\times F_{ws}+R_{oil}\times F_{oil}=\frac{(R_{wg}+4R_{oil})W}{4HV_{oil}+HV_{wg}}
$$
这两种转换仅需添加一个比值即可完成。

由于是双交叉系统,$F_{ws},F_{oil}$和$F_{air}$之间也应该互相控制,其控制关系为

  • 如果$F_{ws},F_{oil}$作为被控,$F_{air}$已知,那么有$F_{air}=R_{wg}\times F_{ws}+R_{oil}\times F_{oil}\ \ \ \ \ \ \ \ \ F_{ws}\leq\frac{1}{4}F_{oil}$,解得$F_{ws}\leq\frac{F_{air}}{4R_{oil}+R_{wg}}$,和W的转换形式上一样,两者也是满足1:4的关系,这在后续分配流量时可以共用一套比例
  • 如果$F_{air}$作为被控,$F_{ws},F_{oil}$已知,$F_{air}=R_{wg}\times F_{ws}+R_{oil}\times F_{oil}$

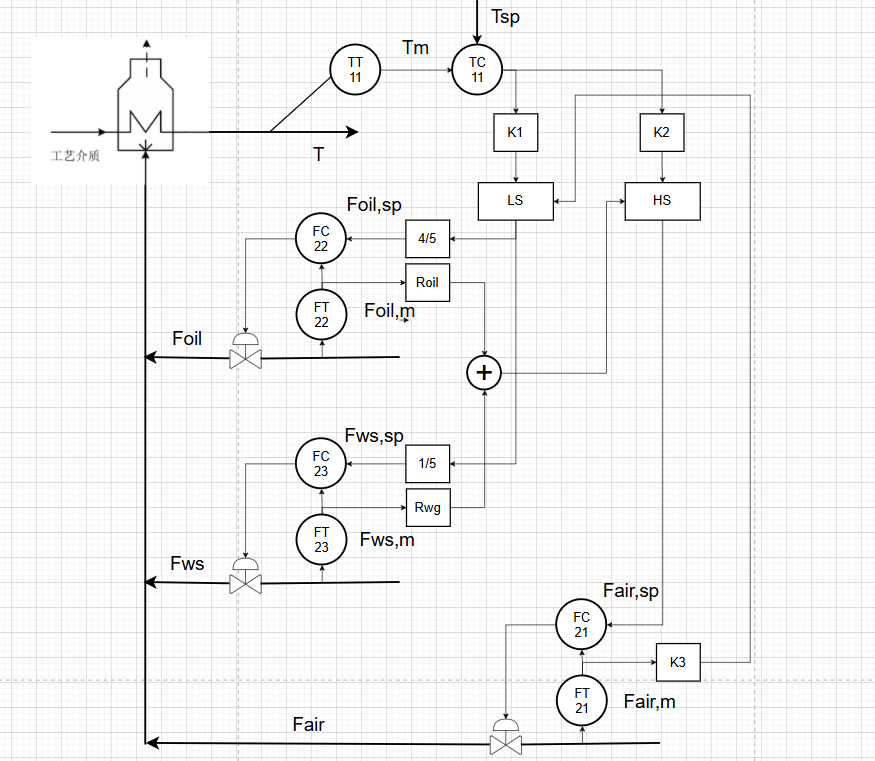

双交叉控制的核心元件是高选器HS和低选器LS,实现的目标是:当温度应该下降时,先减少燃料量,再减少空气量;当温度应该上升时,先增加空气量,再增加燃料量。这样低选器LS放置在燃料侧,高选器HS放置在空气侧。

其中
$$
K_1=\frac{5W}{4HV_{oil}+HV_{wg}}\
K_2=\frac{(R_{wg}+4R_{oil})W}{4HV_{oil}+HV_{wg}}\
K_3=\frac{5F_{air}}{4R_{oil}+R_{wg}}
$$
然后判断各个控制器的正反作用:

  • 对TC11,由其物理意义,当Tm上升时,需要的功率应该下降,即控制器输出下降,为反作用
  • 对FC22,假设为反作用,当$F_{oil,m}$上升时,输出下降,对燃料应该是气开阀,阀门开度变小,$F_{oil,m}$下降,故为反作用
  • 对FC23,与FC22类似,为反作用
  • 对FC21,假设为反作用,$F_{air,m}$上升时,输出下降,对空气应该是气关阀,阀门开度变大,$F_{air,m}$上升,故为正作用

分析控制过程,当稳定时低选器LS和高选器HS各自的两个输入都是相等的

  • 当Tm升高时,控制器输出TC11.OP下降,对高选器HS来说输出无变化,对于低选器LS来说输出变小,使得FC22和FC23输出变小,其阀门开度变小,$F_{ws}$和$F_{oil}$变小,然后两者的换算得到的空气流量通向高选器HS,此时HS的两个输入都变小,其输出也变小,然后控制FC21输出变大,阀门开度变小,$F_{air}$变小。如此便实现了温度应该下降时,先减少燃料量,再减少空气量。
  • 当Tm下降时,控制器输出TC11.OP上升,对低选器LS来说输出无变化,对于高选器HS来说输出变大,使得FC21输出变小,其阀门开度变大,$F_{air}$变大,然后换算得到的两个燃料的流量通向低选器LS,此时LS的两个输入都变大,其输出也变大,然后控制FC22,FC23输出变小,阀门开度变大,$F_{ws}$和$F_{oil}$变小。如此便实现了温度应该上升时,先增加空气量,再增加燃料量。

2.2 考虑废气热值

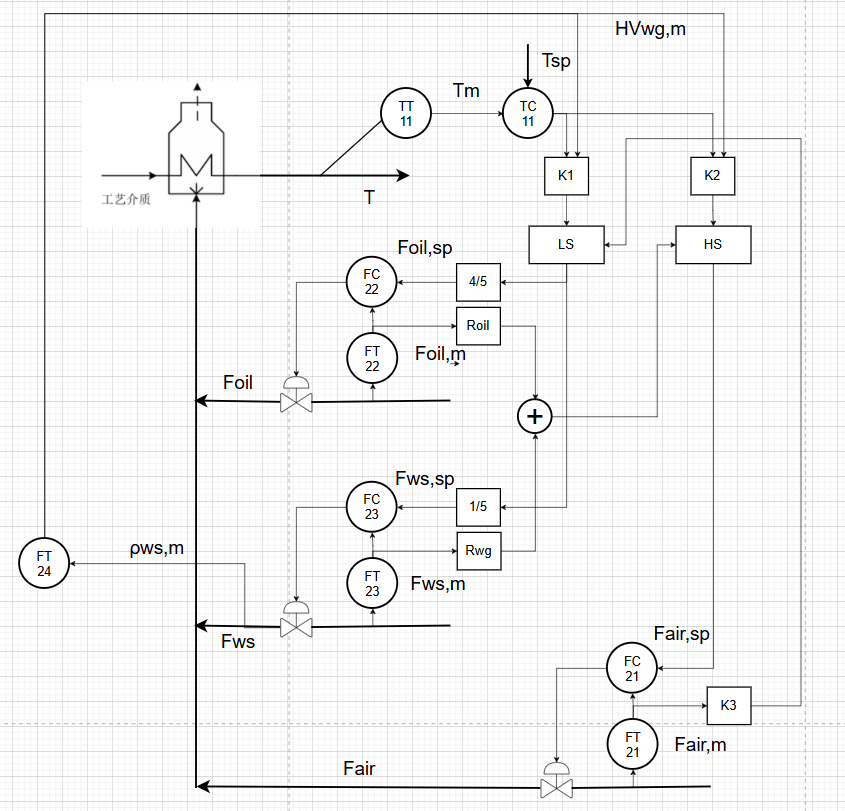

废气热值的变化影响的是K1和K2的比值变化,将此考虑进去后为变比值系统

3 仿真建模

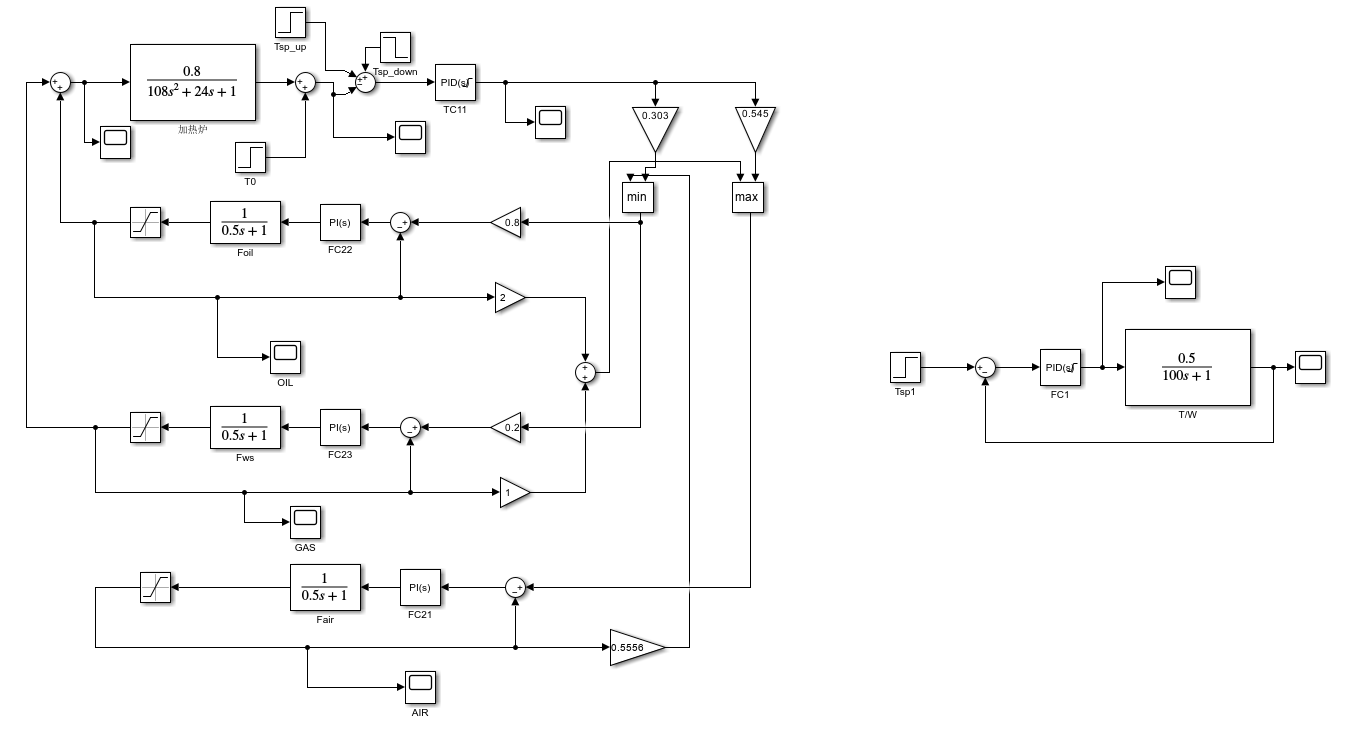

参数设定$HV_{wg}=0.5$,$HV_{oil}=4$,$R_{wg}=1$,$R_{oil}=2$;计算得$K_1=0.303,K_2=0.545,K_3=0.5556$

流量阀门建模均为$G(s)=\frac{1}{0.5s+1}$,FC23,FC22,FC21都由此整定PI控制器$P=2,I=4$(空气其实是气关阀,控制器为正作用,这里为了建模方便都统一了,反正结果一样)

加热炉建模$\frac{T(s)}{F(s)}=\frac{0.8}{100s^2+24s+1}$,输入为燃料流量总和,输出为温度

TC11因为输出是应该有的功率值,因此其整定是根据另一个模型$\frac{T(s)}{W(s)}=\frac{0.5}{100s+1}$(输入为功率,输出为温度)这个模型整定的,PID参数为$P=20,I=1,D=25$,并且设定积分饱和23

给的Tsp情况:初始值300;50s时上升到330,150s时下降到320

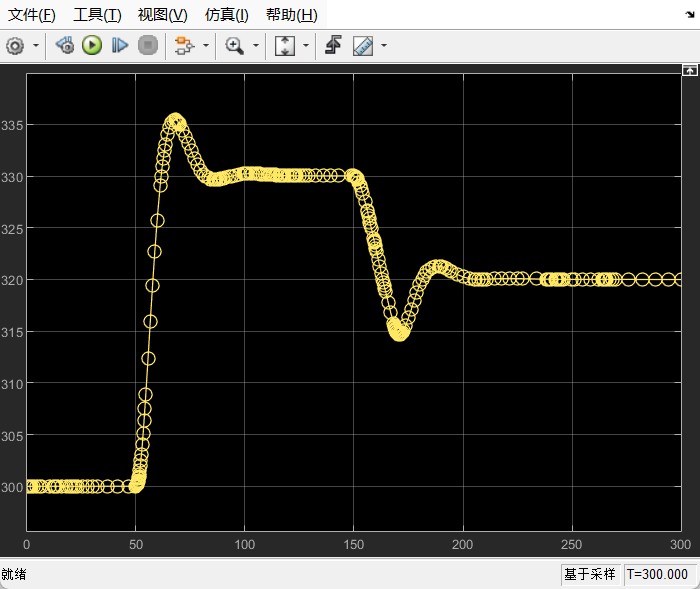

温度响应,能精准:

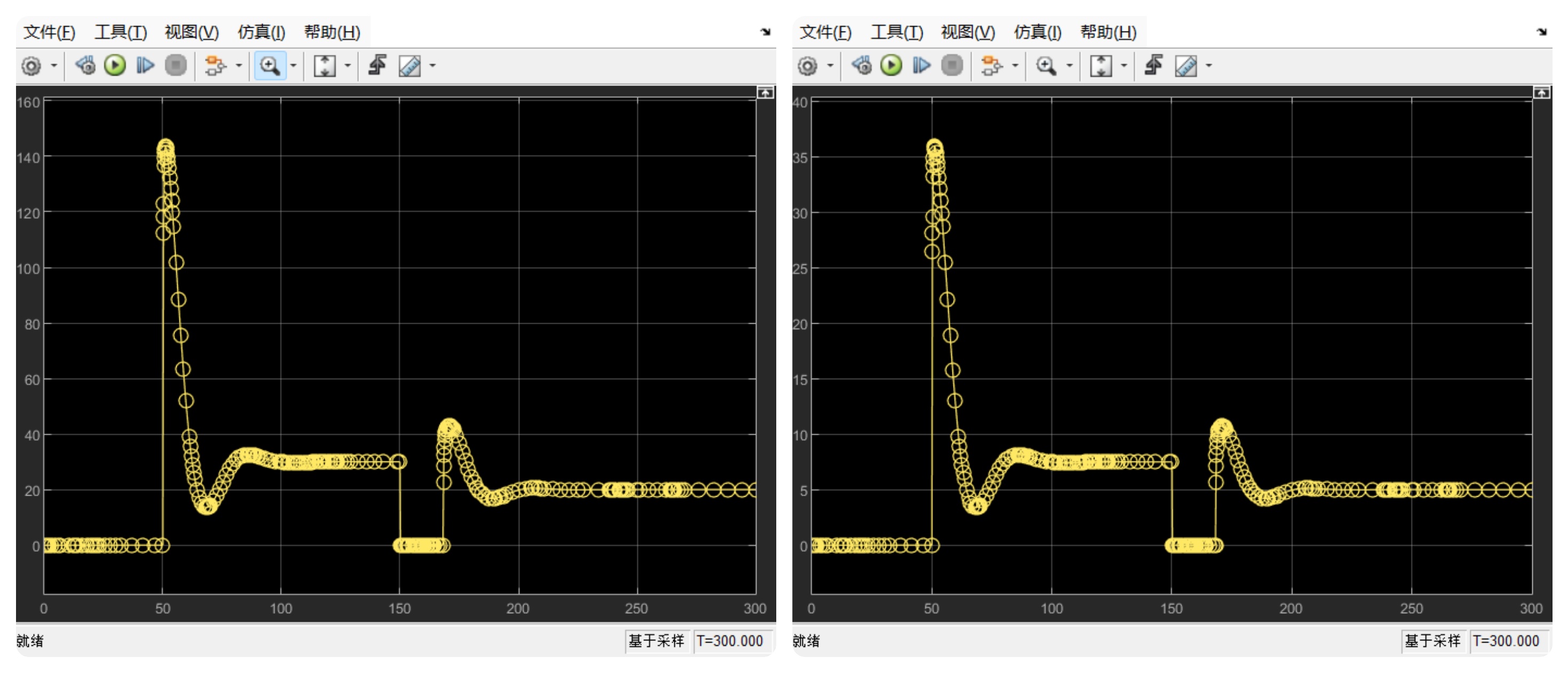

燃料油和废气情况,始终4:1

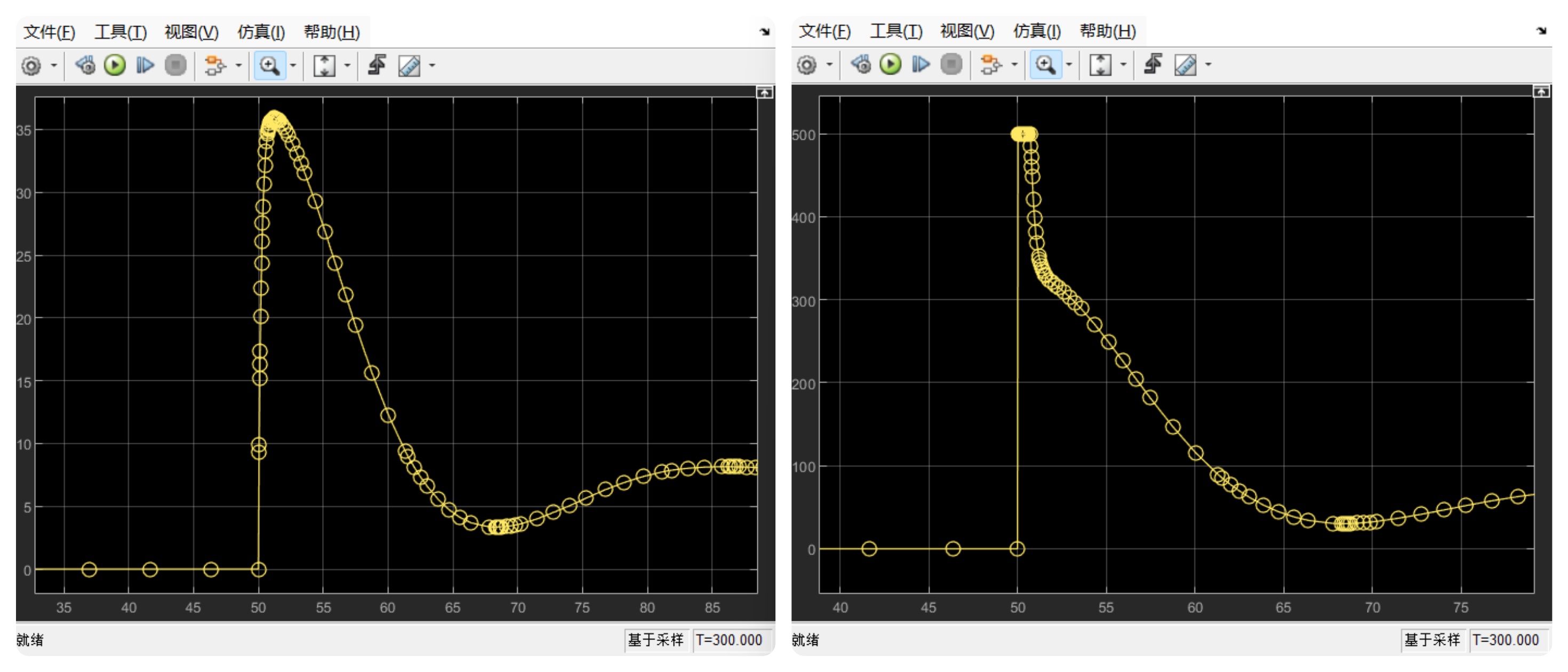

温度上升时,燃料和空气对比:空气先增加,然后燃料再增加;空气迅速响应增加,燃料滞后增加

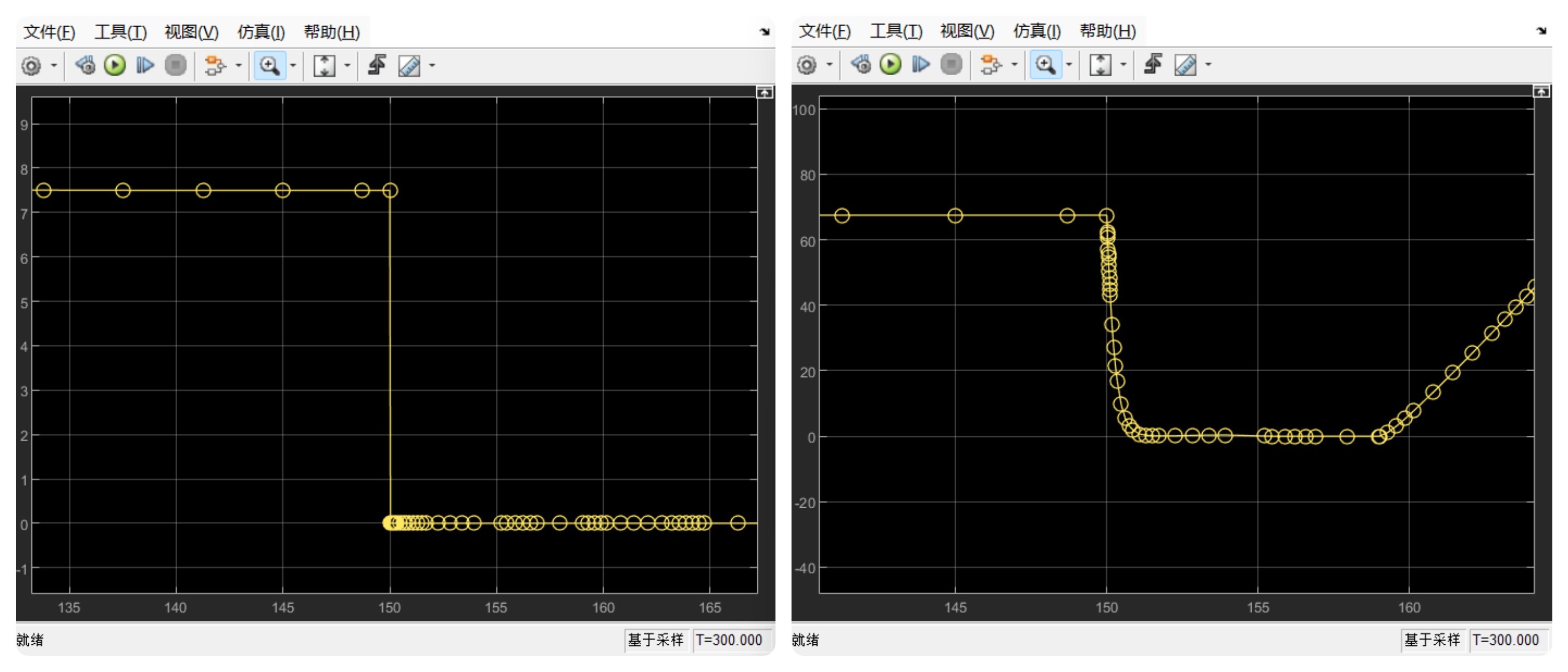

温度下降时,燃料和空气对比:燃料先减少,然后空气再减少;燃料迅速响应减少,空气滞后减少
